Jakość sprężonego powietrza i oszczędność energii.

Nowa seria filtrów NGF powstała, aby osiągnąć uznany międzynarodowo standard sprężonego powietrza ISO 8573. Wydajność wkładów filtrów została potwierdzona przez certyfikat ISO 12500.

Jako nośniki filtra serii NGF zostały zastosowane plisowane wkłady filtrów, które charakteryzują się szczególnie dużą powierzchnią. Dzięki tej powierzchni utrata ciśnienia jest znacznie zredukowana.

Wyjątkowy design pokrywy wkładu filtra Hankison umożliwia bez turbulencyjny przepływ sprężonego powietrza. Optymalne kanały przepływu i nowy kształt pokryw minimalizują dodatkowo utratę sprężonego powietrza.

Zalety:

  • maks. ciśnienie robocze 16 bar
  • maks. temperatura wejściowa 66ºC
  • efektywna powiększona powierzchnia, aż do 4,5 razy większa niż w przypadku tradycyjnych wkładów
  • plisowany wkład z borosilikatu: większa żywotność maszyny, mniejsza utrata sprężonego powietrza
  • wewnętrzna i zewnętrzna podpora ze stali szlachetnej zwiększa stabilność wkładu
  • specjalny płaszcz piankowy zwiększa zdolność odprowadzania kondensatu
  • kolorowe pokrywy końcowe wkładów umożliwiają identyfikację i ponowne nabycie oryginalnych części
  • filtry są związane za pomocą zacisków
  • manometr dyferencyjny zamontowany na szczycie filtra
  • wymiana wkładu po 12 miesiącach lub po osiągnięciu 400 mbar ciśnienia dyferencyjnego
  • elementy aktywnego węgla do wymiany po najpóźniej 1000 godzinach roboczych (w odniesieniu do temperatury wejściowej 20ºC)



Stopień filtracji

SF

PF

HF

UF

CF

Cząstki1 3,0 µm 1,0 µm 0,01 µm 0,01 µm 0,01 µm
Wydajność zwrotna cząstek 99,999+% 99,999+% 99,999+% 99,999+%
Wydajność zwrotna oleju 50% 80% 99,9+% 99,99+%
Zawartość resztkowa oleju2 mg/m3 5,0 2,0 <0,1 <0,0013 <0,0044



1: cząstki płynne od 0,01 do 5 µm
2: koncentracja oleju 10 mg/m3
3: cząstki oleju
4: opary oleju



Model Wydajność
m³/h
Max ciśnienie robocze Waga
[kg]
Wymiary
[mm]
Przyłącze
R
Wkład filtra
A B C D
F 02–B–SF/PF/HF/UF/CF 34 16,0 0,8 113,6 205,5 171,4 102,0 ¼” SF/PF/HF/UF/CF–02
F 03–B–SF/PF/HF/UF/CF 59 16,0 0,8 113,6 205,5 171,4 102,0 3/8″ SF/PF/HF/UF/CF–03
F 04–B–SF/PF/HF/UF/CF 85 16,0 0,9 113,6 252,0 216,4 102,0 ½” SF/PF/HF/UF/CF–04
F 06–B–SF/PF/HF/UF/CF 127 16,0 1,4 132,0 262,1 219,8 127,0 ¾” SF/PF/HF/UF/CF–06
F 07–B–SF/PF/HF/UF/CF 175 16,0 1,4 132,0 262,1 219,8 127,0 ¾” SF/PF/HF/UF/CF–07
F 08–B–SF/PF/HF/UF/CF 267 16,0 1,6 132,0 326,1 283,8 127,0 1″ SF/PF/HF/UF/CF–08
F 10–B–SF/PF/HF/UF/CF 437 16,0 3,8 200,0 336,7 276,1 178,0 1 ½” SF/PF/HF/UF/CF–10
F 11–B–SF/PF/HF/UF/CF 612 16,0 4,5 200,0 433,7 373,1 178,0 1 ½” SF/PF/HF/UF/CF–11
F 12–B–SF/PF/HF/UF/CF 681 16,0 5,3 200,0 566,0 505,4 178,0 2″ SF/PF/HF/UF/CF–12
F 13–B–SF/PF/HF/UF/CF 993 11,0 8,4 230,8 634,4 550,0 204,0 2 ½” SF/PF/HF/UF/CF–13
F 14–B–SF/PF/HF/UF/CF 1317 11,0 8,4 230,8 634,4 550,0 204,0 2 ½” SF/PF/HF/UF/CF–14
F 15–B–SF/PF/HF/UF/CF 1750 11,0 8,4 230,8 634,4 550,0 204,0 2 ½” SF/PF/HF/UF/CF–15
F 16–B–SF/PF/HF/UF/CF 2039 11,0 12,6 230,8 817,1 732,7 204,0 3″ SF/PF/HF/UF/CF–16
F 17–B–SF/PF/HF/UF/CF 2549 11,0 28,7 230,8 1085,1 1000,7 204,0 3″ SF/PF/HF/UF/CF–17



Filtr-serii-SF
FILTRY SERII SF
Usuwa cząstki płynne i stałe większe niż 3μm.
Zawartość resztek oleju w odniesieniu do 20ºC i 1 bar: 5 ppm
Max dopuszczalny ładunek cząsteczek na wejściu 25.000 ppm
ISO 8573.1
Klasy jakości – cząstki: klasa 2, olej: klasa 5

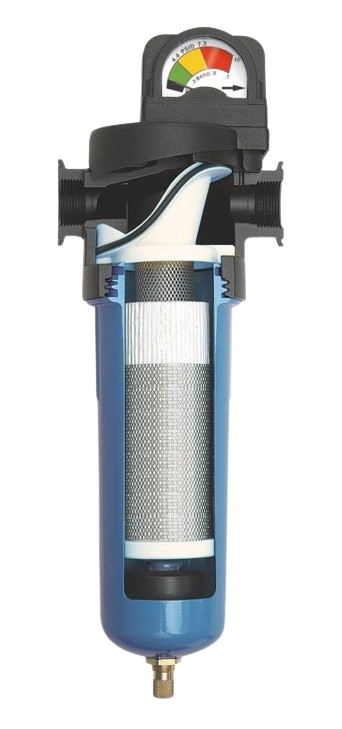

Filtr-serii-PF
FILTRY SERII PF
Usuwa cząstki płynne i stałe większe niż 1μm.
Zawartość resztek oleju w odniesieniu do 20ºC i 1 bar: 0,5 ppm
Max dopuszczalny ładunek cząsteczek na wejściu 2.000 ppm
ISO 8573.1
Klasy jakości – cząstki: klasa 2, olej: klasa 2

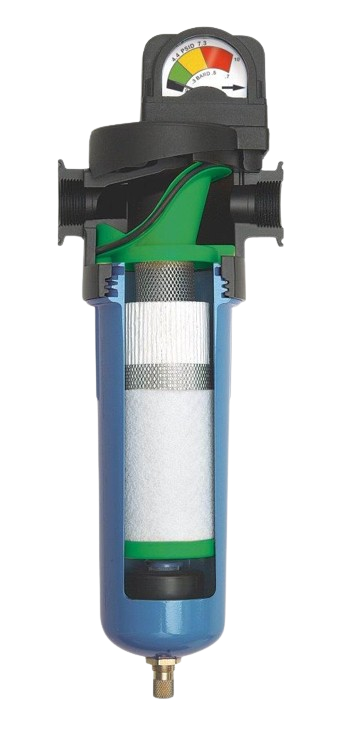

Filtr-serii-HF
FILTRY SERII HF
Usuwa cząstki płynne i stałe większe niż 0,01μm.
Zawartość resztek oleju w odniesieniu do 20ºC i 1 bar: 0,01 ppm
Max dopuszczalny ładunek cząsteczek na wejściu 1.000 ppm
ISO 8573.1
Klasy jakości – cząstki: klasa 1, olej: klasa 1

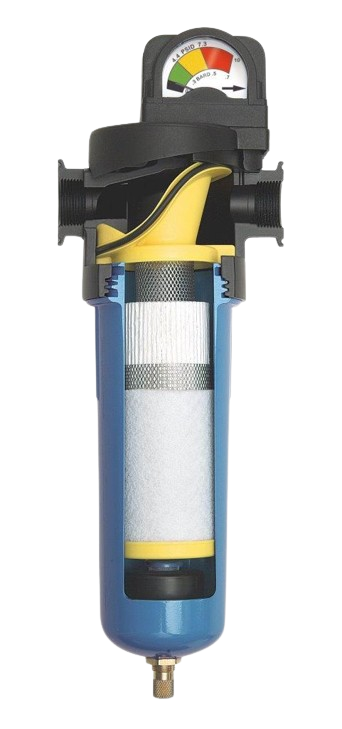

Filtr-serii-UF
FILTRY SERII UF
Usuwa cząstki płynne i stałe większe niż 0,01μm.
Zawartość resztek oleju w odniesieniu do 20ºC i 1 bar: 0,0008 ppm
Max dopuszczalny ładunek cząsteczek na wejściu 100 ppm
ISO 8573.1
Klasy jakości – cząstki: klasa 1, olej: klasa 1

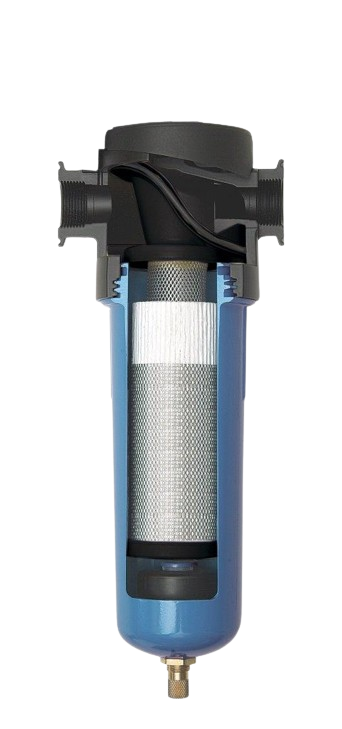

Filtr-serii-CF
FILTRY SERII CF
Usuwa cząstki płynne i stałe większe niż 0,01μm.
Zawartość resztek oleju w odniesieniu do 20ºC i 1 bar: 0,003 ppm
Max dopuszczalny ładunek cząsteczek na wejściu 0,01 ppm
ISO 8573.1
Klasy jakości – cząstki: klasa 1, olej: klasa 1
