BEKO ÖWAMAT

Separatory ÖWAMAT® 10-16 firmy BEKO Technologies są optymalnie dostosowane do wymagań eksploatacyjnych. Dzięki modyfikacjom i ciągłym udoskonaleniom separatory ÖWAMAT® 10-16 są obecnie niekwestionowanym liderem w branży sprężonego powietrza.

Zalety urządzeń BEKO® - ÖWAMAT®

  • ÖWAMAT® jako jedyne na rynku tego typu urządzenia są tak proste w obsłudze, – wystarczy wymienić tylko kartridż a nie jak w innych starszych technologicznie separatorach worki z węglem aktywnym. Dzięki temu obsługa jest prosta i przyjemna, – wypełnienie wszystkich ustawowych wymogów czystości dzięki zastosowaniu czterech poziomów oczyszczania; komora sedymentacyjna, separacja grawitacyjna, adsorpcja poprzez filtr z aktywnym węglem oraz filtr z aktywnym węglem do oczyszczania zawiesiny cząsteczek oleju w powietrzu odlotowym,
  • Posiadają dopuszczenie nadzoru przemysłowego,
  • Dzięki niewielkim rozmiarom możliwość instalacji na niewielkiej powierzchni,
  • Wskaźnik przelewu,
  • Brak ruchów falowych w zbiorniku dzięki optymalizacji wpływu kondensatu,
  • Nie wymagają podłączenia do instalacji elektrycznej,
  • Niskie koszty eksploatacji,
  • Zestaw w pełni wyposażony i przygotowany do podłączenia.



Opcjonalny system grzewczy – Zainstalowanie systemu grzewczego jest możliwe w czasie pracy urządzenia, bez konieczności opróżniania zbiornika separacyjnego

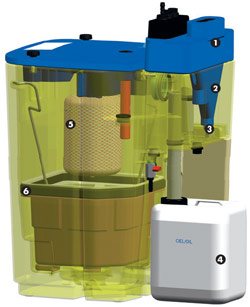

Zasada działania:

  • Zaolejony kondensat dostaje się najpierw do komory redukcji ciśnienia 1, w której następuje „uspokojenie” przepływu kondensatu 2. Większe zanieczyszczenia zostają wychwycone przez specjalny wyjmowany filtr 3.
  • Pod wpływem grawitacji następuje wstępne rozdzielenie kondensatu na olej i wodę. Olej zbiera się na powierzchni kondensatu i przelewa się do kanistra 4 zabezpieczonego dodatkowo w zabezpieczenie anty-przelewowe.
  • Wstępnie oczyszczony kondensat kierowany jest następnie do dalszej separacji w filtrze wstępnym 5, gdzie wiązana jest większość pozostałych skroplin oleju.
  • Resztki oleju, które do tej pory nie zostały usunięte z kondensatu, zostają odseparowane we wkładzie filtra głównego 6.



System wymiennych filtrów (wkładów) jest tak skonstruowany, że umożliwia ich szybką i zarazem czystą wymianę. Jakość wody uzyskanej z kondensatu po przejściu przez ÖWAMAT jest tak wysoka, że może być odprowadzona bezpośrednio do kanalizacji.

Separatory OEWAMAT®

Oddzielacze woda-olej ÖWAMAT® 10-16 – Dane techniczne

ÖWAMAT® 10ÖWAMAT® 11ÖWAMAT® 12ÖWAMAT® 14ÖWAMAT® 15ÖWAMAT® 16
Pojemność zbiornika10 l18.6 l30.6 l61.3 l115.5 l228.4 l
Pojemność po napełnieniu z separatorem wstępnym--22.7246.3484.28158.8
Pojemność po napełnieniu bez separatora wstępnego4.3 l11.7 l20.3 l41.5 l72.5 l137.2 l
Dopływ kondensatu (szlauch)2 x G1/2 (di =10 mm)3 x G1/2 (di =10 mm)
1 x G1 (di = 25 mm)
Odpływ wody (szlauch)G1/2 (di =10 mm)G1/2 (di =13 mm)G1 (di =25 mm)
Odpływ oleju-DN 25DN 40
Pochłaniacz oleju-2 x 5 l2 x 10 l2 x 20 l
Waga netto z separatorem wstępnym-13.5 kg18.5 kg36.5 kg53 kg
Waga netto bez separatora wstępnegoca. 3.5 kg5.75 kg12 kg16 kg32 kg42 kg
Temperatura min./maks.+5 to +60 °C
Maks. ciśnienie robocze na dopływie16 bar
Filtr wstępny2.5 l4.7 l2.5 l6.7 l18.5 l36.5 l
Filtr główny2.0 l3.7 l5.4 l10.4 l20.2 l40.3 l
