PROSTY W KONSERWACJI I WYDAJNY. TECHNOLOGIA ADSORPCJI ZMIENNO CIŚNIENIOWEJ
(PRESSURE-SWING-ADSORPTION – PSA)
| Kombinacja czasów cykli (jeden pojemnik regeneruje się, podczas gdy w drugim odbywa się adsorpcja) oraz właściwości molekularnego sita zeolitowego pozwala na maksymalną produktywność przy najwyższej wydajności. | W technologii adsorpcji zmienno ciśnieniowej oddziela się tlen od innych składników powietrza: oczyszczone sprężone powietrze przepływa przez zbiornik z molekularnym sitem zeolitowym, przy czym molekuły azotu zostają odizolowane i przyklejają się do struktury zeolitu. Gdy sito zostanie nasycone molekułami azotu, następuje zmiana zbiornika, w którym proces jest kontynuowany, podczas gdy nasycony zbiornik regeneruje się. Ten proces powtarza się w każdym module. Efekt: tlen o stabilnej czystości 90 – 95% lub o takiej czystości jaką potrzebuje Klient. |
ŁATWY W UTRZYMANIU
Generatory tlenu BOGE ze względu na zastosowanie wysokiej jakości elementów praktycznie nie wymagają konserwacji. Obudowa zaworów ze stali szlachetnej, odporny czujnik z tlenku cyrkonu i molekularne sito zeolitowe gwarantują niezakłócone działanie urządzenia i niezawodną jakość tlenu. Oznacza to minimalne koszty serwisowe.
WYSOCE WYDAJNA PRODUKCJA
Z generatorami tlenu BOGE pozostaje się niezależnym od dostawców. Nie marnuje się pieniędzy na magazynowanie, strat wskutek parowania czy też oddawania resztek gazu w wypożyczonych butlach. Również w kwestii ilości dostaw czy poziomu czystości nie trzeba przeprowadzać negocjacji. Wydajniej niż w technologii adsorpcji zmienno-ciśnieniowej nie da się produkować tlenu.
PEWNA JAKOŚĆ
Dzięki generatorom BOGE unika się ryzyka związanego z magazynowaniem butli tlenowych i stycznością z nimi. Wszystkie elementy są najwyższej jakości, produkcja jest restrykcyjnie kontrolowana. Ciągłe nadzorowanie czystości przez urządzenie analizujące z wyświetlaczem gwarantuje niezawodne bezpieczeństwo.
WSZYSTKO Z JEDNEGO ŹRÓDŁA
Generatory tlenu BOGE spełniają wysokie wymagania w zakresie komponentów uzdatniających po stronie produkowanego gazu. Czy to sterylne filtry dla branży medycznej, czy specjalnie powlekane zbiorniki tlenu, BOGE jako oferent systemowy proponuje Państwu bogatą paletę produktów.

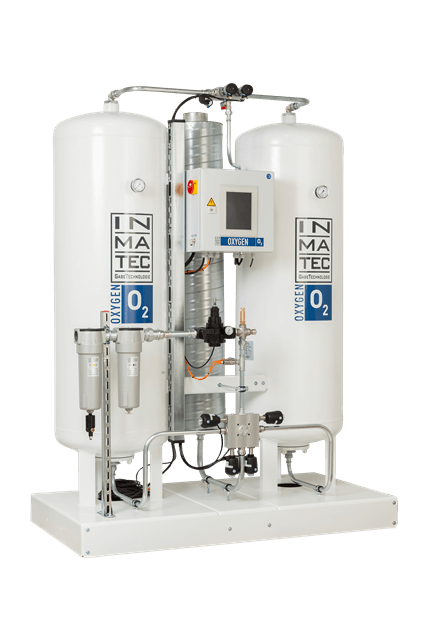

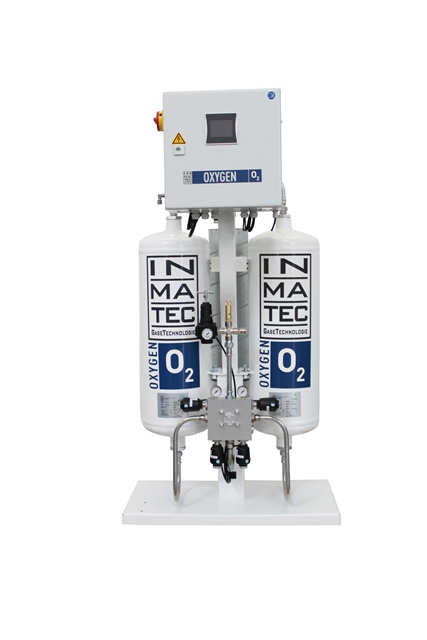

GENERATORY TLENU BOGE 0 3 P DO 0 15 P
GŁÓWNY GENERATOR
|
BOGE |
Wydajność (Nm3/h) przy różnych stopniach czystości |
Wymiary Szer. x głęb. x wys. |
Ciężar |
||
|
Typ |
Stopień czystości 90% O2 |
Stopień czystości 93% O2 |
Stopień czystości 95% O2 |
mm |
kg |
|
O 3P |
2,62 |
2,54 |
2,49 |
560 X 780 X 1672 |
306 |
|
O 5P |
5,30 |
5,20 |
5,10 |
560 X 1048 X 1672 |
457 |
|
O 8P |
8,00 |
7,80 |
7,60 |
560 X 1316 X 1672 |
609 |
|
O 10P |
10,60 |
10,30 |
10,10 |
560 X 1584 X 1672 |
759 |
|
O 13P |
13,10 |
12,80 |
12,50 |
560 X 1852 X 1672 |
910 |
|
O 15P |
15,60 |
15,10 |
14,90 |
560 X 2120 X 1672 |
1061 |
GENERATOR DODATKOWY
|
BOGE |
Wydajność (Nm3/h) przy różnych stopniach czystości |
Wymiary Szer. x głęb. x wys. |
Ciężar |
||
|
Typ |
Stopień czystości 90% O2 |
Stopień czystości 93% O2 |
Stopień czystości 95% O2 |
mm |
kg |
|
O 3PE |
2,62 |
2,54 |
2,49 |
560 X 780 X 1510 |
286 |
|
O 5PE |
5,30 |
5,20 |
5,10 |
560 X 1048 X 1510 |
437 |
|
O 8PE |
8,00 |
7,80 |
7,60 |
560 X 1316 X 1510 |
589 |
|
O 10PE |
10,60 |
10,30 |
10,10 |
560 X 1584 X 1510 |
739 |
|
O 13PE |
13,10 |
12,80 |
12,50 |
560 X 1852 X 1510 |
890 |
|
O 15PE |
15,60 |
15,10 |
14,90 |
560 X 2120 X 1510 |
1041 |
Dane dotyczą warunków zgodnych z normami przy temperaturze otoczenia 20o C, wilgotności powietrza 60%, +/- 0 m wysokości, 7,5 bar ciśnienia na wejściu. Generator tlenu potrzebuje uzdatnionego sprężonego powietrza wg klasy 1.4.1 zgodnie z ISO 8573-1 (doliczając adsorber z zeolitu).
ZBIORNIK TLENU
|
Pojemność |
Wymiary w mm |
Wysokość
w pionie |
Ciężar |
Wejście tlenu |
Wyjście tlenu |
Otwory rewizyjne | ||||
|
litry |
A |
ØB |
C |
F |
ØG |
kg |
||||
|
Zbiornik stojący, lakierowany, 16 bar |
||||||||||
|
500 |
2120 |
600 |
600 |
565 |
13 |
2320 |
170 |
G 2 |
G 2 |
1 otwór rewizyjny (mały) |
|
1000 |
2365 |
790 |
790 |
721 |
13 |
2615 |
250 |
G 2 |
G 2 |
1 otwór rewizyjny (mały) |
|
2000 |
2810 |
1000 |
1000 |
960 |
13 |
3060 |
375 |
G 2 |
G 2 |
1 otwór rewizyjny (duży) |
Zbiorniki tlenu zbudowane wg dyrektywy dotyczącej urządzeń ciśnieniowych 97/23/EG, z oznakowaniem CE, włącznie z armaturą i zaworem bezpieczeństwa.
